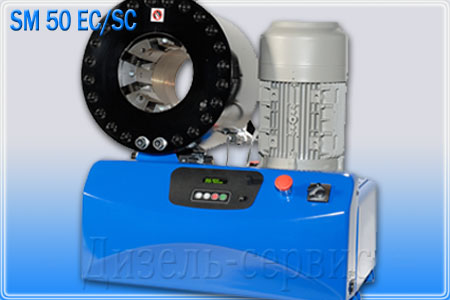

Электрический пресс SM 50 EC/SC D-hydro OY (Финляндия) для обжима РВД

На данный момент эта модель временно снята с производства.
Альтернативная замена YL-32

Версия для печати

Данный гидравлический пресс предназначен для стационарного использования в сервисных мастерских, на предприятиях по ремонту гидрооборудования. Пресс имеет электрический привод с питанием 220В или 380В в зависимости от исполнения и хорошо подходит для мелкосерийного производства РВД. Эта модель выпускается с двумя видами систем управления EC и SC

Система управления EC

Система управления EC используется на прессах мелкосерийного и серийного назначения. Данная система также проста в использовании, как система MC и отличается наличием электронного дисплея, на котором отображается установленное потенциометром значение размера обжима. Отображаемое на дисплее значение показывает на сколько установленный размер обжима больше значения, указанного на комплекте кулачков, т.е. если установлены кулачки №23 и на дисплее установлено значение 2,3 мм, то установленный размер обжима соответствует 25,3 мм. При помощи потенциометра на дисплее можно установить значение от 0 до 10,0 мм с точностью до 0,1 мм. После установки размера производится обжим при помощи двух кнопок - сжатия и разжатия кулачков. Оператор вручную и визуально выставляет изделие в кулачках и производит рабочий цикл.

Система управления SC

Система управления SC используется на прессах мелкосерийного и серийного назначения. Данная система также имеет дисплей и потенциометр для установки размеров обжима как и система EC, но кроме того имеет ряд дополнительных фунций, направленных на упрощение работы оператора станка. Система SC имеет в памяти размеры обжима стандартных кулачков, и при установленном значении обжима показывает оператору номер комплекта кулачков, который необходимо установить. Также с помощью меню можно задать начения минимального и максимального раскрытия кулачков. Эта опция полезна при больших партиях РВД и значительно сокращает время рабочего цикла. Также в данной системе реализована возможность полуавтоматического режима, когда обжимом управляет оператор, а при достижении заданного значения обжима кулачки самостоятельно разжимаются, что также повышает производительность. Кроме того для данной системы возможна установка педали управления.

Технические характеристики:

Максимальный размер шланга		2” 4SH
Усилие обжима, кН / тонн		2500 / 250
Максимальный диаметр обжима, мм		85
Максимальный размер раскрытия, мм		Rmax + 43
Стандартный двигатель		5,5кВт 380В 3-фаз
Варианты двигателя		—
Контроль диаметра обжима		EC, SC
Макс. открытие опорных кулачков, мм		148
Диапазон обжима, мм		8 – 85
Вес (включая масло), кг		280
Габариты (длина,ширина,высота), мм		740x680x655

Комплекты кулачков:

Типоразмер	Код	Диапазон обжима	Длина кулачка
	SM-50 50-08	8 - 11	45
1/8"	SM-50 50-11	11 - 14	45
3/16"	SM-50 50-14	14 - 17	45
1/4"	SM-50 50-17	17 - 20	45
3/8"	SM-50 50-20	20 - 23	55
1/2"	SM-50 50-23	23 - 26	55
5/8"	SM-50 50-26	26 - 30	55
3/4"	SM-50 50-30	30 - 34	75
	SM-50 50-34	34 - 39	75
1"	SM-50 50-39	39 - 45	75
1 1/4"	SM-50 50-45	45 - 51	95
1 1/2" 2SN	SM-50 50-51	51 - 57	95
1 1/2" 4SH	SM-50 50-57	57 - 63	95
2" 1SN	SM-50 50-63	63 - 69	110
2" 4SH	SM-50 50-69	69 - 75	110
2" Interlock	SM-50 50-75	75 - 85	110

Возможные опции по желанию заказчика:

Быстросъемное приспособление QC-Tool в комплекте со стендом QC-Rack для хранения кулачков
Стенд (подставка) для пресса с возможностью установки стенда для хранения кулачков
Педаль управления Foot pedal (только для моделей SC)
