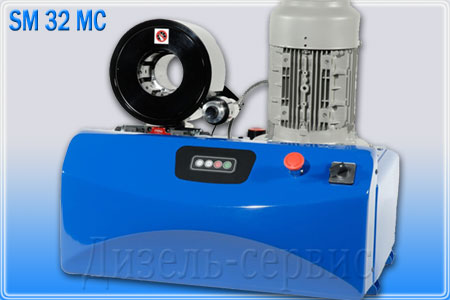

Стационарный электрический пресс SM 32 MC D-Hydro OY (Финляндия) для РВД

Версия для печати

Данный гидравлический пресс предназначен для стационарного использования в сервисных мастерских и предприятиях по ремонту гидрооборудования. Пресс имеет электрический привод с питанием 220В или 380В в зависимости от исполнения. Контроль обжима производится при помощи микрометрического датчика, имеющего лимб с разметкой в десятых долях миллиметра. При достижении установленного диаметра происходит автоматическая остановка обжима.

Система управления MC

Система управления MC применяется на прессах сервисного и мелкосерийного назначения. Данная система самая простая и наглядная, а также удобная в эксплуатации при сравнительно малых партиях изготовляемых рукавов и их номенклатуре. Элемент контроля диаметра обжима системы MS устанавливается прямо на обжимной голове пресса. В данной системе управления используется поворотный регулятор с крупной контрастной шкалой. Установка диаметра производится при помощи нониуса на 10 оборотов. Каждый полный оборот соответствует изменению диаметра обжима на 1 мм. Цена деления нониуса 0,01 мм. После установки размера производится обжим при помощи двух кнопок - сжатия и разжатия кулачков. Оператор вручную и визуально выставляет изделие в кулачках и производит рабочий цикл.

Технические характеристики SM-32 MC:

Максимальный размер шланга		1 1/4” 2SN, 1 ” 4SH
Усилие обжима, кН / тонн		1450 / 145
Максимальный диаметр обжима, мм		55
Максимальный размер раскрытия, мм		Rmax + 15
Стандартный двигатель		2,2кВт 380В 3-фаз
Варианты двигателя		2,2кВт 220В 3-фаз 2,2кВт 220В 1-фаз
Контроль диаметра обжима		Механический
Макс. открытие опорных кулачков, мм		90
Диапазон обжима, мм		8 – 55
Вес (включая масло), кг		125
Габариты (длина,ширина,высота), мм		590x640x430

Комплекты кулачков:

Типоразмер	Код	Диапазон обжима	Длина кулачка
	SM-32 32-08	8 - 11	40
1/8"	SM-32 32-11	11 - 14	40
3/16"	SM-32 32-14	14 - 17	40
1/4"	SM-32 32-17	17 - 20	40
3/8"	SM-32 32-20	20 - 23	45
1/2"	SM-32 32-23	23 - 26	50
5/8"	SM-32 32-26	26 - 31	50
3/4"	SM-32 32-31	31 - 34	55
	SM-32 32-34	34 - 39	60
1"	SM-32 32-39	39 - 45	60
	SM-32 32-43	43 - 45	65
1 1/4"	SM-32 32-45	45 - 55	65

Возможные опции по желанию заказчика:

Быстросъемное приспособление QC-Tool в комплекте со стендом QC-Rack для хранения кулачков
Стенд (подставка) для пресса с возможностью установки стенда для хранения кулачков
