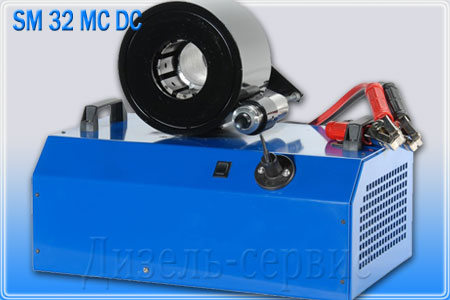

Мобильный электрический пресс SM 32 MC DC D-hydro OY (Финляндия) для обжима РВД

Версия для печати

Данный переносной гидравлический пресс разработан для производства рукавов высокого давления в условиях передвижных сервисных мастерских и имеет электрический привод с питанием 12В или 24В в зависимости от исполнения. Контроль диаметра обжима производится при помощи микрометрического датчика, имеющего лимб с разметкой в десятых долях миллиметра. При достижении установленного диаметра происходит автоматическая остановка обжима. Модель SM 32 MC DC позволяет обжимать гидравлические двухоплеточные РВД размером до 1_1/4 дюйма и четырехоплеточные РВД

размером до 1 дюйма. Данный пресс прост в эксплуатации и имеет интуитивно понятную систему управления

Система управления MC

Система управления MC применяется на прессах сервисного и мелкосерийного назначения. Данная система самая простая и наглядная, а также удобная в эксплуатации при сравнительно малых партиях изготовляемых рукавов и их номенклатуре. Элемент контроля диаметра обжима системы MS устанавливается прямо на обжимной голове пресса. В данной системе управления используется поворотный регулятор с крупной контрастной шкалой. Установка диаметра производится при помощи нониуса на 10 оборотов. Каждый полный оборот соответствует изменению диаметра обжима на 1 мм. Цена деления нониуса 0,01 мм. После установки размера производится обжим при помощи двух кнопок - сжатия и разжатия кулачков. Оператор вручную и визуально выставляет изделие в кулачках и производит рабочий цикл.

Технические характеристики SM-32 MC DC:

Максимальный размер шланга		1 1/4” 2SN, 1" 4SH
Усилие обжима, кН / тонн		1450 / 145
Максимальный диаметр обжима, мм		55
Максимальный размер раскрытия, мм		Rmax + 15
Стандартный двигатель		1,6кВт 12В
Варианты двигателя		2,2кВт 24В
Контроль диаметра обжима		Механическ
Макс. открытие опорных кулачков, мм		90
Диапазон обжима, мм		8 – 55
Вес (включая масло), кг		67
Габариты (длина,ширина,высота), мм		546x380x447

Комплекты кулачков:

Типоразмер	Код	Диапазон обжима	Длина кулачка
	SM-32 32-08	8 - 11	40
1/8"	SM-32 32-11	11 - 14	40
3/16"	SM-32 32-14	14 - 17	40
1/4"	SM-32 32-17	17 - 20	40
3/8"	SM-32 32-20	20 - 23	45
1/2"	SM-32 32-23	23 - 26	50
5/8"	SM-32 32-26	26 - 31	50
3/4"	SM-32 32-31	31 - 34	55
	SM-32 32-34	34 - 39	60
1"	SM-32 32-39	39 - 45	60
	SM-32 32-43	43 - 45	65
1 1/4"	SM-32 32-45	45 - 55	65
